TMC2209 è un chip di azionamento per motori passo-passo bifase ultra-silenzioso, corrente di azionamento continua 1,4A, corrente di picco 2A, intervallo di tensione 4,75V-36V, 256 suddivisioni.
Le principali caratteristiche includono: Interfaccia di configurazione UART, tecnologia di regolazione dinamica della corrente CoolStep, in grado di risparmiare il 70% dell'energia; tecnologia di rilevamento dello stallo dcStep, stallGuard2, componenti sul lato inferiore del PCB per una migliore emissione di calore; riduzione automatica della corrente di standby.
L'unità di interpolazione flessibile microPlyer fornisce fino a 256 suddivisioni, consentendo un perfetto controllo sinusoidale anche in sistemi con frequenze di impulso limitate; accelerazione/decelerazione del motore più rapida rispetto a stealthChop, anche perché la tecnologia ultra-silenziosa stealthChop2 è ampiamente applicata alla stampa 3D.
TMC2209 è compatibile con l'elettronica delle stampanti 3D esistenti e, grazie all'interfaccia standard step/dir, è facile da usare. Può sostituire l'originale TMC2100 A4988 DRV8825 LV872.
Specifiche tecniche:
Interfaccia: Passo/Dir
1. Configurazione: Pin CFG o UART
2. Micropassi nativi: fino a 1/256
3. Micropassi MicroPlyer: 1/256
4. Tensione logica (VIO): 3-5V
5. Tensione del motore (VM): 4,75-36V
6. Corrente di fase del motore max: 1,2A RMS, 2,0A di picco. Pertanto, la tensione di riferimento del modulo driver non deve superare 1V. Allo stesso tempo, il modulo driver deve essere dissipato, altrimenti la durata del modulo driver ne risentirà.
7. Regolatore V- interno: abilitato
8. RDSon: ¡Ü0,3 Ohm
9. StealthChop (silenzioso): sì
10. SpreadCycle: sì
11. Microgiocatore
12. CoolStep: no
13. StallGuard: no
14. DcStep: no
Nota:
1. Il driver TMC2209 necessita di una ventola supplementare per il raffreddamento, altrimenti la temperatura elevata potrebbe distruggerlo.
2. Non collegare il motore quando si misura la tensione, altrimenti è facile bruciare il driver.
3. L'alimentazione deve essere collegata quando si misura la tensione, non limitarsi a collegare l'alimentatore USB.
4. Prestare particolare attenzione alle indicazioni!

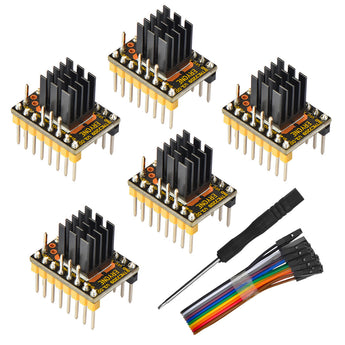

QUANTO SI OTTIENE
5 x driver TMC2209
5 x Dissipatore di calore
1 x cacciavite
